Acessando a placa do controlador
Se você for acessar a placa do controlador ou instalar hardware opcional ou dispositivos de memória algum tempo após configurar a impressora, desligue a impressora e desconecte o cabo de energia da tomada elétrica antes de continuar. Se houver outros dispositivos conectados à impressora, desligue-os também e desconecte os cabos que entram na impressora.

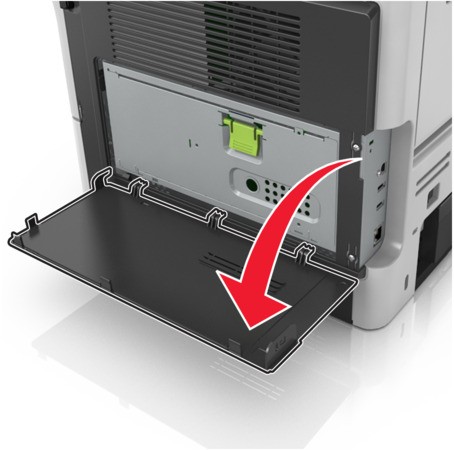

- Abra a porta de acesso da placa do controlador.

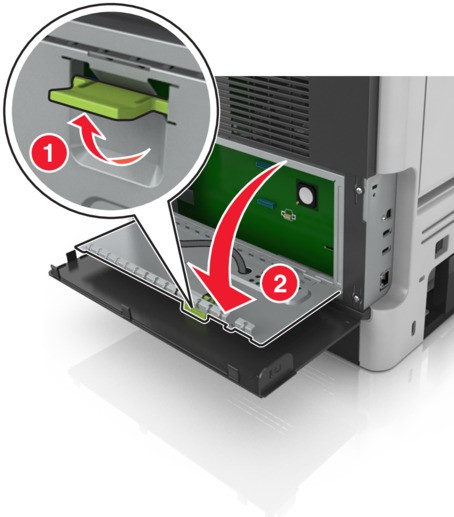

Abra a blindagem da placa de controle usando a alça verde.

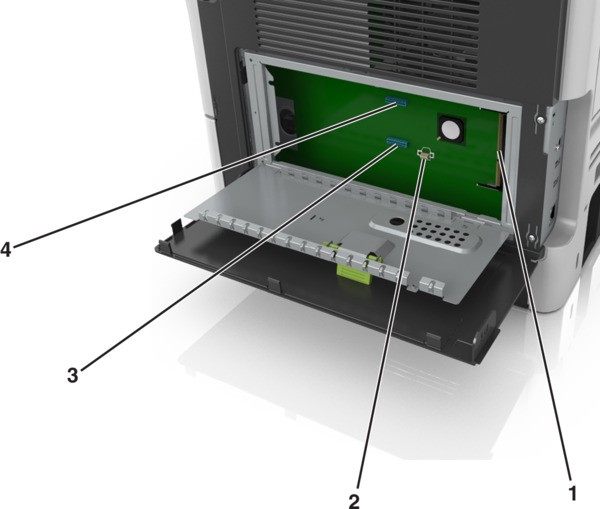

Use a ilustração a seguir para localizar o conector apropriado.Os componentes eletrônicos da placa do controlador são facilmente danificados pela eletricidade estática. Toque em uma superfície metálica da impressora antes de tocar em qualquer conector ou componente eletrônico da placa do controlador.

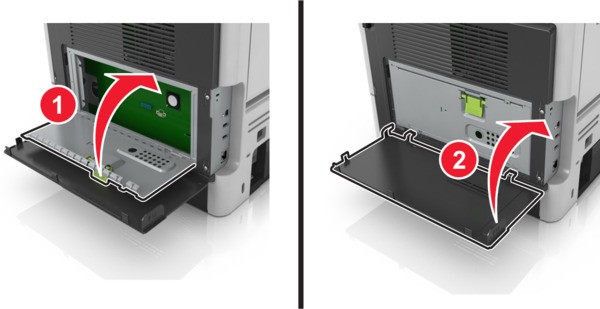

1Conector do cartão de memória2Conector da placa opcional3Conector do disco rígido da impressora4Conector da porta de soluções internasFeche a blindagem da placa de controle e, em seguida, feche a porta de acesso da placa de controle.
