Inceppamento della carta nel fascicolatore con spillatrice e foratrice

Rimuovere la carta inceppata nel fascicolatore con spillatrice e foratrice per continuare le operazioni stampa, cucitura e perforazione.
Se la stampante è configurata con un trasporto della carta, effettuare le seguenti operazioni:

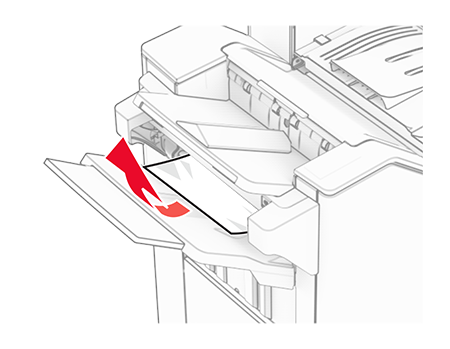

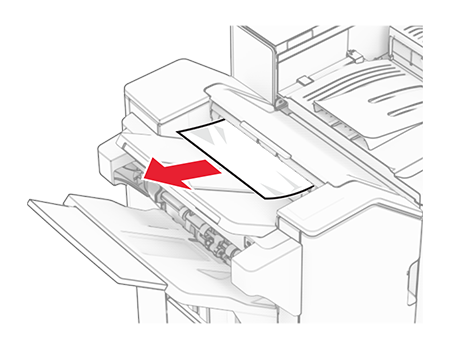

  1. Rimuovere la carta inceppata dal raccoglitore 1.
    • accertarsi che siano stati rimossi tutti i frammenti di carta.
    • Per evitare di perdere le pagine, non rimuovere le pagine stampate in uno stato non graffettatura.
  2. Rimuovere la carta inceppata nello scomparto standard della stazione di finitura.
    accertarsi che siano stati rimossi tutti i frammenti di carta.
  3. Rimuovere la carta inceppata dal raccoglitore 2.
    accertarsi che siano stati rimossi tutti i frammenti di carta.

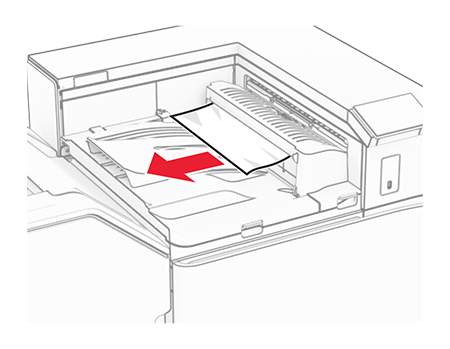

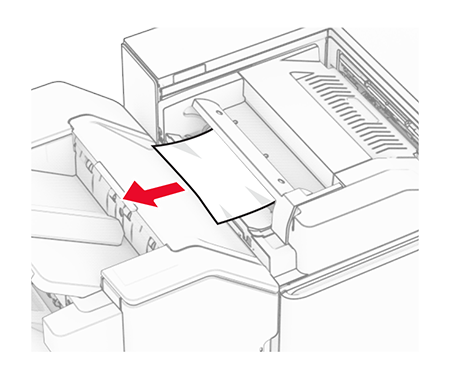

  4. Aprire il coperchio del trasporto carta G, quindi rimuovere la carta inceppata.
    accertarsi che siano stati rimossi tutti i frammenti di carta.
  5. Chiudere il coperchio del trasporto carta G.

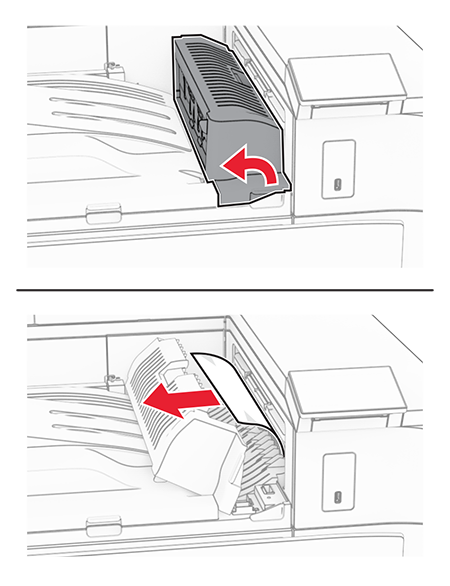

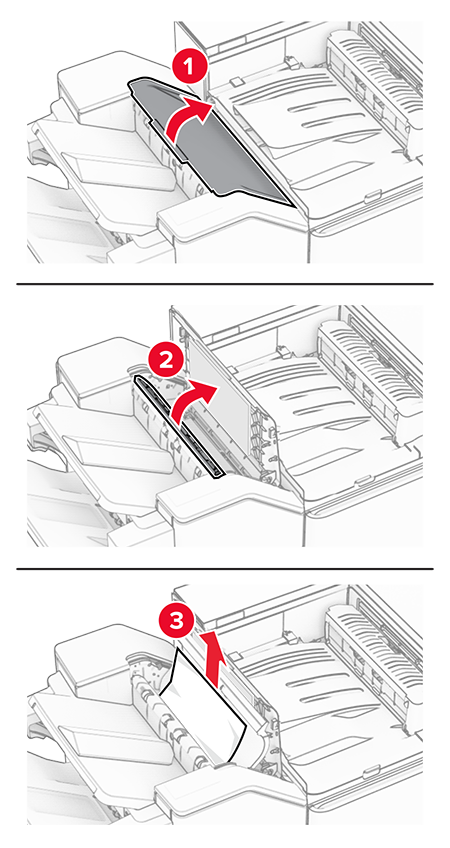

  6. Aprire lo sportello I, aprire lo sportello R1, quindi rimuovere la carta inceppata.
    accertarsi che siano stati rimossi tutti i frammenti di carta.
  7. Chiudere lo sportello R1, quindi chiudere lo sportello I.

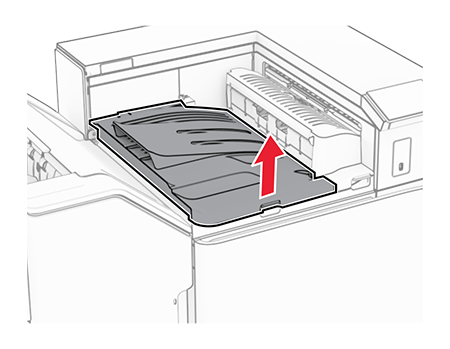

  8. Aprire il coperchio del trasporto carta F.

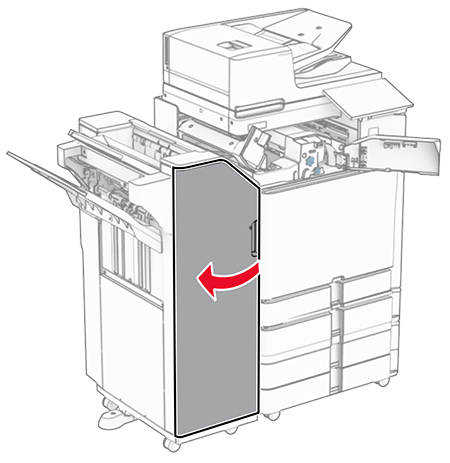

  9. Aprire lo sportello H.

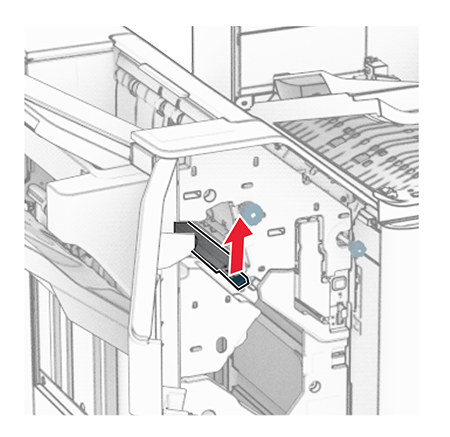

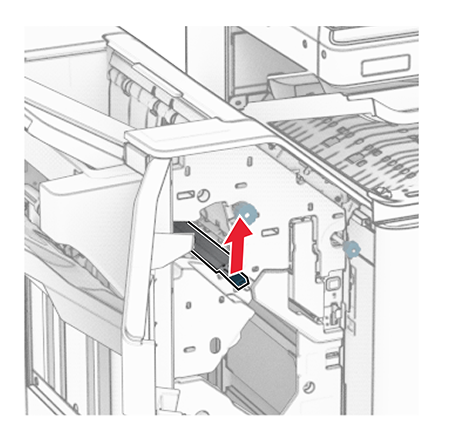

  10. Sollevare la maniglia R4.

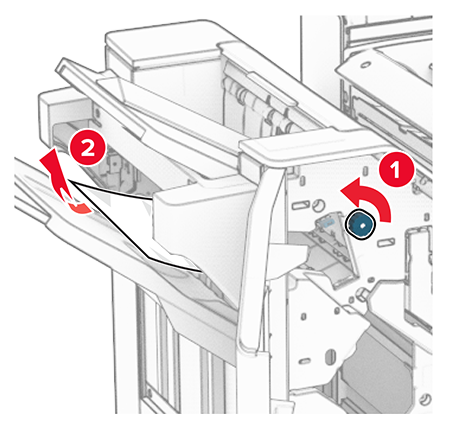

  11. Ruotare la manopola R3 in senso antiorario, quindi rimuovere la carta inceppata nel raccoglitore 1.
    accertarsi che siano stati rimossi tutti i frammenti di carta.

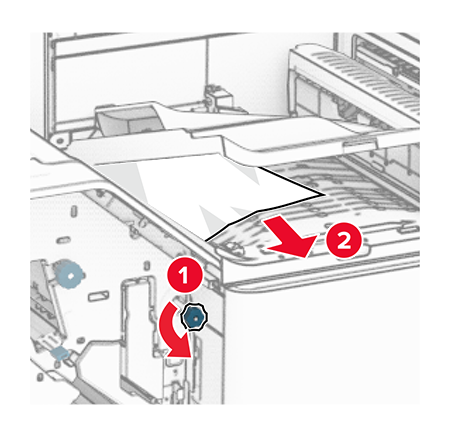

  12. Ruotare la manopola R2 in senso antiorario, quindi rimuovere la carta inceppata nel coperchio di trasporto carta F.
    accertarsi che siano stati rimossi tutti i frammenti di carta.
  13. Chiudere il coperchio del trasporto carta F.

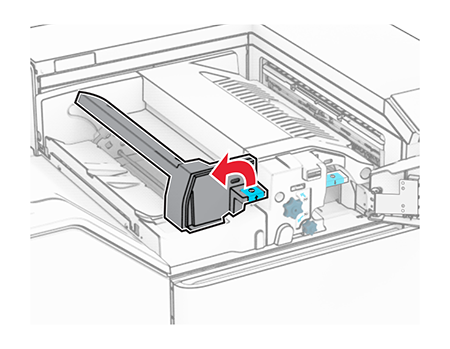

  14. Riportare la maniglia R4 nella posizione originale.
  15. Chiudere lo sportello H.

Se la stampante è configurata con un trasporto della carta con opzione di piegatura, procedere come segue:
  1. Rimuovere la carta inceppata dal raccoglitore 1.
    • accertarsi che siano stati rimossi tutti i frammenti di carta.
    • Per evitare di perdere le pagine, non rimuovere le pagine stampate in uno stato non graffettatura.
  2. Rimuovere la carta inceppata nello scomparto standard della stazione di finitura.
    accertarsi che siano stati rimossi tutti i frammenti di carta.
  3. Rimuovere la carta inceppata dal raccoglitore 2.
    accertarsi che siano stati rimossi tutti i frammenti di carta.

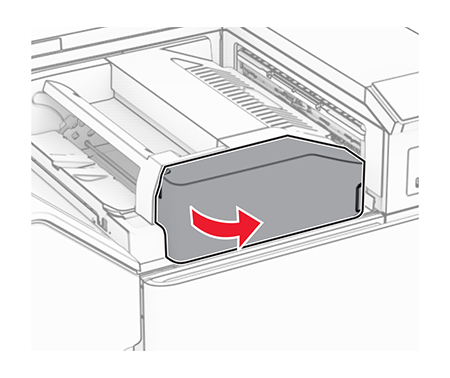

  4. Aprire lo sportello F.

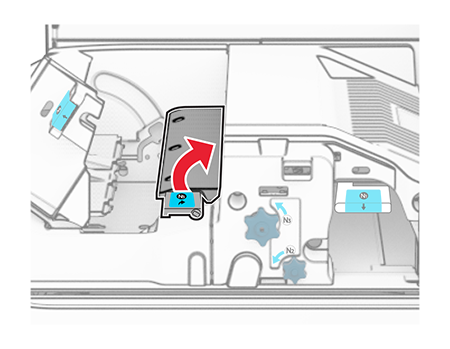

  5. Aprire lo sportello N4.
  6. Aprire lo sportello N5.

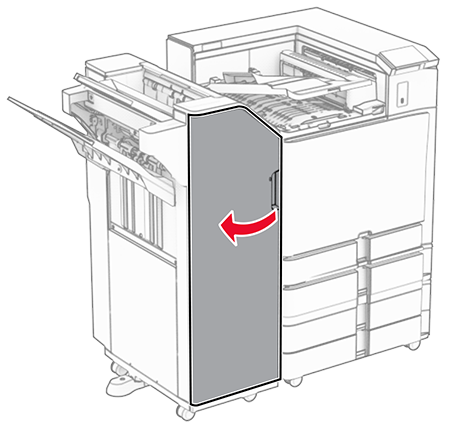

  7. Aprire lo sportello H.
  8. Sollevare la maniglia R4.

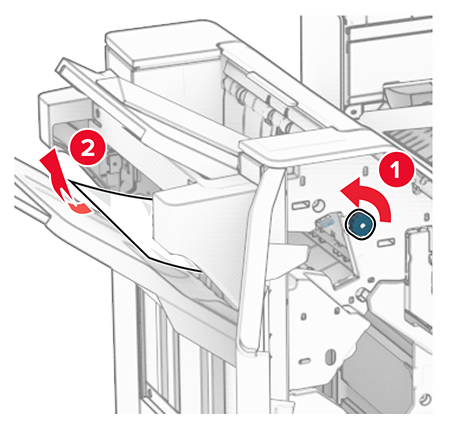

  9. Ruotare la manopola R3 in senso antiorario, quindi rimuovere la carta inceppata nel raccoglitore 1.
    accertarsi che siano stati rimossi tutti i frammenti di carta.

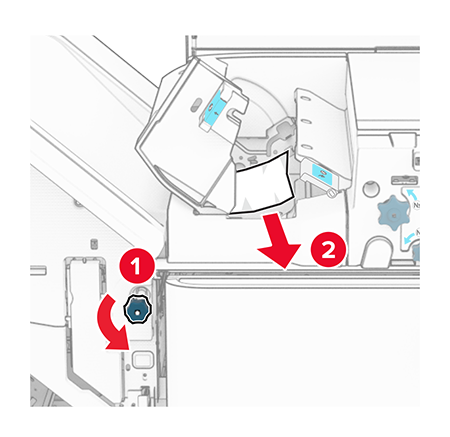

  10. Spostare la maniglia R2 verso sinistra, ruotare la manopola N4 in senso antiorario, quindi rimuovere la carta inceppata tra le porte N4 e N5.
    accertarsi che siano stati rimossi tutti i frammenti di carta.
  11. Aprire lo sportello B.
    L’area interna della stampante potrebbe essere molto calda. Per evitare infortuni, lasciare raffreddare la superficie dei componenti prima di toccarli.
    per evitare danni causati da scariche elettrostatiche, toccare una parte in metallo esposta del telaio prima di accedere o toccare le parti interne della stampante.

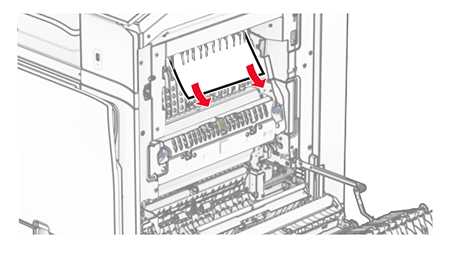

  12. Rimuovere la carta inceppata nel rullo di uscita dello scomparto standard.
    accertarsi che siano stati rimossi tutti i frammenti di carta.
  13. Chiudere lo sportello B.

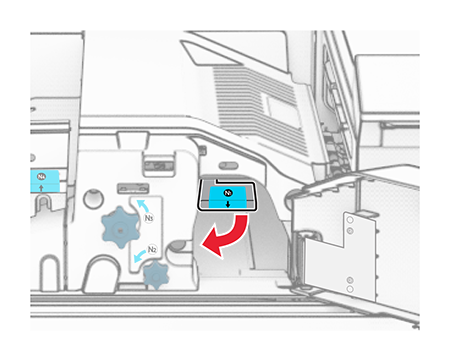

  14. Premere verso il basso la maniglia N1.

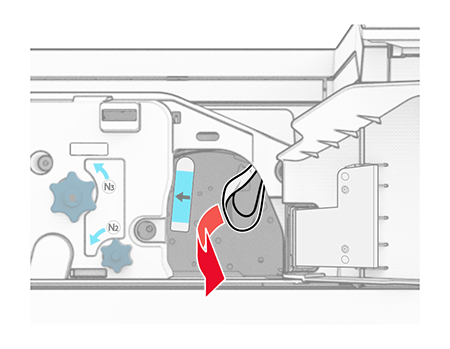

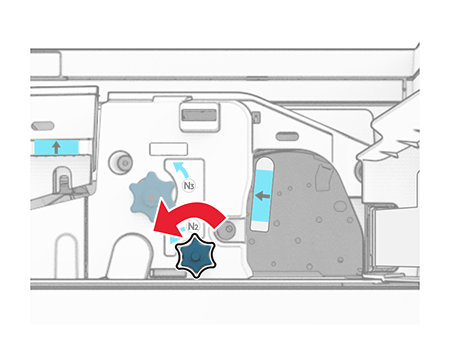

  15. Ruotare la maniglia N2 in senso antiorario.
  16. Rimuovere la carta inceppata.
    per evitare danni alla stampante, togliere eventuali accessori indossati sulle mani prima di rimuovere la carta inceppata.
    accertarsi che siano stati rimossi tutti i frammenti di carta.
  17. Posizionare nuovamente la maniglia N1.
  18. Chiudi la maniglia N5, quindi la maniglia N4.
  19. Chiudere sportello F.
  20. Riportare la maniglia R4 nella posizione originale.
  21. Chiudere lo sportello H.
