Installazione di una porta ISP (Internal Solutions Port)
Segui questa guida su come installare una porta per soluzioni interne sulla tua stampante.
per evitare il rischio di scosse elettriche, se si accede alla scheda del controller o si installano periferiche di memoria o hardware opzionali dopo aver configurato la stampante, prima di continuare, spegnere la stampante e scollegare il cavo di alimentazione dalla presa elettrica. Spegnere le eventuali periferiche collegate alla stampante e scollegare tutti i cavi dalla stampante.
per questa operazione occorre un cacciavite a testa piatta.
- Spegnere la stampante.
Scollegare il cavo di alimentazione dalla presa elettrica e quindi dalla stampante.
Aprire il coperchio di accesso alla scheda del controller.I componenti elettronici della scheda del controller vengono facilmente danneggiati dall’elettricità statica. Prima di toccare un componente o connettore elettronico della scheda del controller, toccare una superficie metallica.

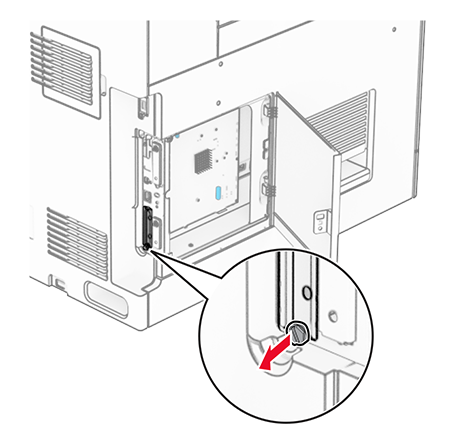

Rimuovere il coperchio della porta ISP (Internal Solutions Port).Non buttare via la vite e il coperchio.
Estrarre il kit ISP.
1ISP2Cavo ISP esteso3Staffa di montaggio4Viti a testa piattaFissare la staffa di montaggio alla scheda del controller finché nonscattain posizione.

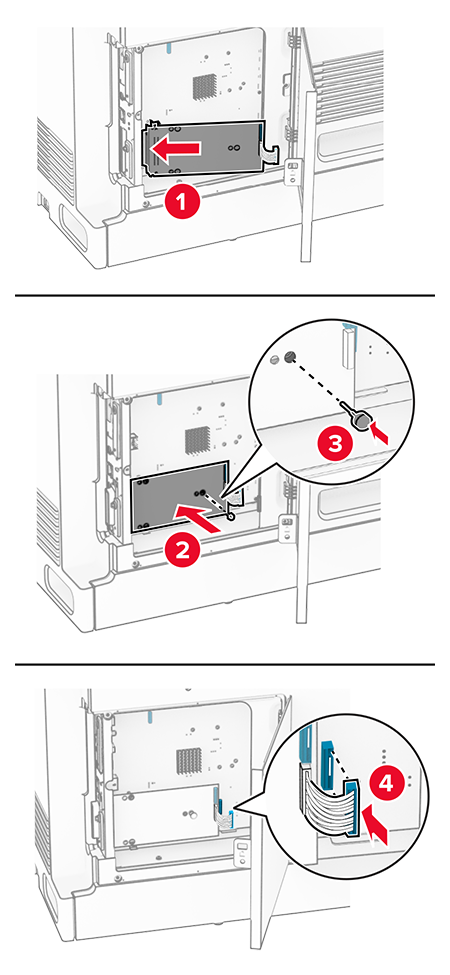

Collegare l’ISP alla staffa di montaggio, quindi collegare il cavo esteso ISP al suo connettore sulla scheda del controller.
Fissare l’ISP alla stampante.
Chiudere il coperchio di accesso alla scheda del controller.
Collegare un’estremità del cavo di alimentazione alla stampante e l’altra estremità alla presa elettrica.per evitare il rischio di incendio o scosse elettriche, collegare il cavo di alimentazione a una presa elettrica dotata di messa a terra e con le specifiche adeguate, situata in prossimità dell’apparecchio e facilmente accessibile.Accendere la stampante.
