Installieren einer Festplatte
Diese Option ist nur im MS610de-Druckermodell verfügbar.
Wenn Sie nach der Einrichtung des Druckers auf die Steuerungsplatine zugreifen oder optionale Hardware oder Speichermedien installieren, schalten Sie den Drucker aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie fortfahren. Wenn andere Geräte an den Drucker angeschlossen sind, schalten Sie diese auch aus, und ziehen Sie alle Kabel vom Drucker ab.
Die elektrischen Komponenten der Steuerungsplatine können leicht durch statische Entladung beschädigt werden. Berühren Sie einen Metallgegenstand am Drucker, bevor Sie elektrische Komponenten oder Anschlüsse auf der Steuerungsplatine berühren.
- Legen Sie die Steuerungsplatine frei.Weitere Informationen finden Sie unter Zugreifen auf die Steuerungsplatine.Hierfür benötigen Sie einen Schlitzschraubenzieher.Nehmen Sie die Druckerfestplatte aus der Verpackung.Installieren Sie die Druckerfestplatte auf der Steuerungsplatine:Halten Sie die PCBA (Printed Circuit Board Assembly) nur an den Kanten. Berühren oder drücken Sie nicht auf die Mitte der Druckerfestplatte. Sie könnten beschädigt werden.

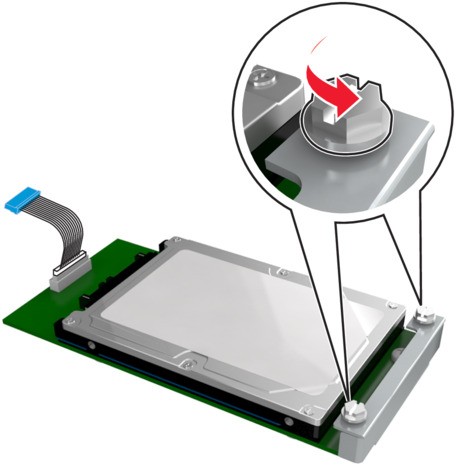

- Lösen Sie die Schrauben mit einem Standardschraubendreher.

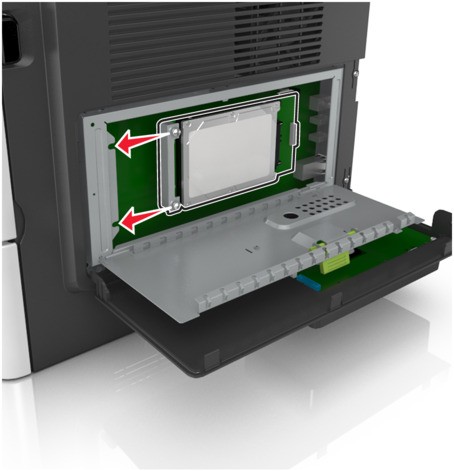

Richten Sie die Schrauben an der Druckerfestplatte auf die Aufnahmen an der Halterung der Steuerungsplatine aus und schieben Sie dann die Druckerfestplatte auf die Halterungen.

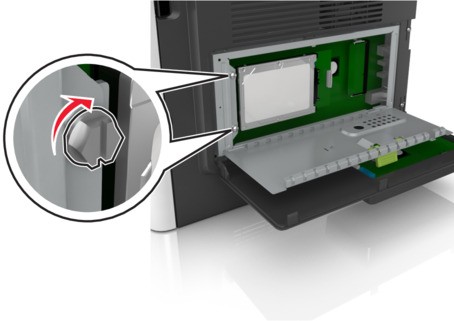

Ziehen Sie die beiden Schrauben fest.

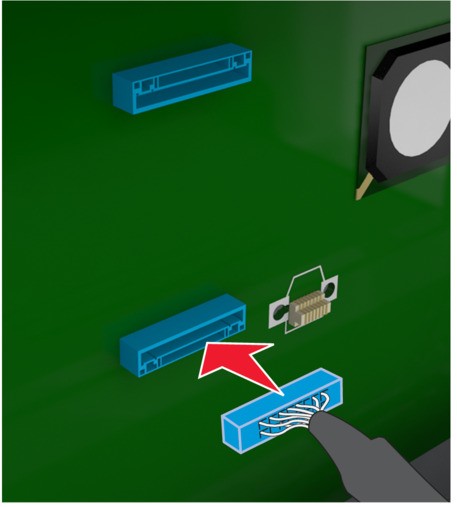

Stecken Sie den Stecker des Druckerfestplattenkabels in die entsprechende Anschlussstelle der Controller-Platine.Der Stecker und der Anschluss sind leicht zu identifizieren, da beide blau sind.
Schließen Sie erst die Schutzabdeckung und anschließend die Abdeckung der Steuerungsplatine.Nach der Installation der Druckersoftware und eventueller Hardware-Optionen ist es möglicherweise erforderlich, die Optionen im Druckertreiber manuell hinzuzufügen, um sie für Druckaufträge zur Verfügung zu stellen. Weitere Informationen finden Sie unter Hinzufügen verfügbarer Optionen im Druckertreiber.
