Austauschen der Imaging-Einheit Schwarz und Farbe

  1. Öffnen Sie die vordere Klappe.
    Das Innere des Druckers kann sehr heiß sein. Vermeiden Sie Verletzungen, indem Sie heiße Komponenten stets abkühlen lassen, bevor Sie ihre Oberfläche berühren.
  2. Öffnen Sie die obere Klappe.
  3. Nehmen Sie die Tonerkassetten heraus.
  4. Entfernen Sie die rechte Seitenabdeckung.
  5. Nehmen Sie den Resttonerbehälter heraus.
  6. Klappen Sie die blauen Hebel an der Imaging-Einheit nach oben und ziehen Sie die Imaging-Einheit bis zum Anschlag heraus.
  7. Drücken Sie den blauen Hebel nach unten und ziehen Sie die Imaging-Einheit an den grünen seitlichen Griffen heraus.

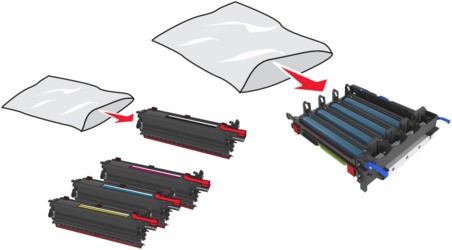

  8. Nehmen Sie die neue Imaging-Einheit Schwarz und Farbe aus der Verpackung.
    • Die Imaging-Einheit Farbe umfasst die Imaging-Einheit sowie die Entwicklereinheiten für Zyan, Magenta, Gelb und Schwarz.
    • Die Imaging-Einheit Schwarz umfasst die Imaging-Einheit sowie die Entwicklereinheit für Schwarz.

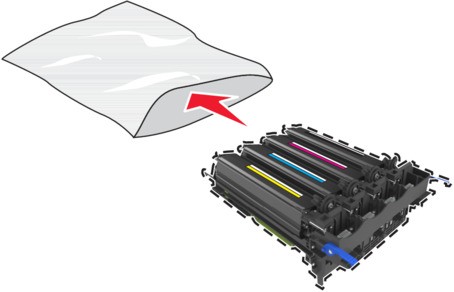

  9. Verpacken Sie die gebrauchte Imaging-Einheit.
    Weitere Informationen finden Sie unter Recycling von Lexmark Produkten.
    Wenn Sie die Imaging-Einheit Schwarz austauschen, sollten Sie die Entwicklereinheiten für Cyan, Magenta und Gelb aufheben. Ensorgen Sie nur die Entwicklereinheit für Schwarz.
  10. Schwenken Sie die Entwicklereinheiten für Gelb, Zyan, Magenta und Schwarz vorsichtig hin und her.

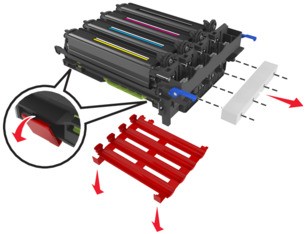

  11. Entfernen Sie den roten Verpackungsstreifen und das Textilband von den Entwicklereinheiten.

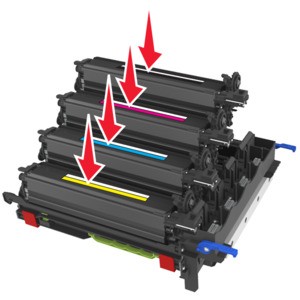

  12. Setzen Sie die gelbe, Cyan-, Magenta- und schwarze Fotoleitereinheit in die entsprechenden Schächte für die Farbpatronen ein.
  13. Entfernen Sie den roten Verpackungsstreifen von der Imaging-Einheit.

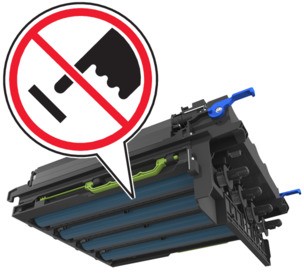

    Berühren Sie nicht die glänzende Fotoleitertrommel unter der Imaging-Einheit. Dies kann sich negativ auf die Qualität zukünftiger Druckaufträge auswirken.
  14. Richten Sie die Imaging-Einheit aus und setzen Sie sie ein.
  15. Drücken Sie die blauen Verriegelungen nach unten, bis die Imaging-Einheit richtig einrastet.
  16. Setzen Sie den Resttonerbehälter ein.
  17. Bringen Sie die die rechte Seitenabdeckung an.
  18. Setzen Sie die Tonerkassetten ein.
  19. Schließen Sie die obere Klappe.
  20. Schließen Sie die vordere Klappe.
